Инструкция по замене элемента (лампочки) в промышленном оптическом датчике Eltromat.

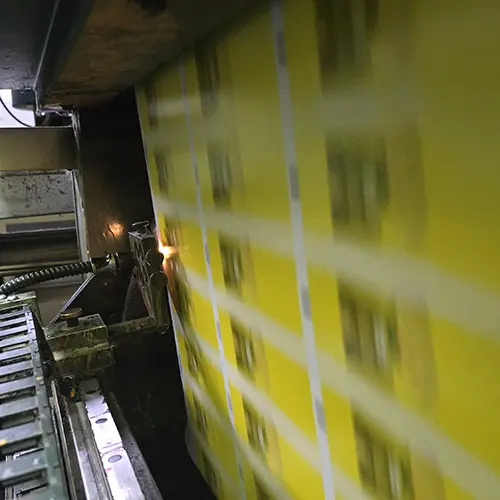

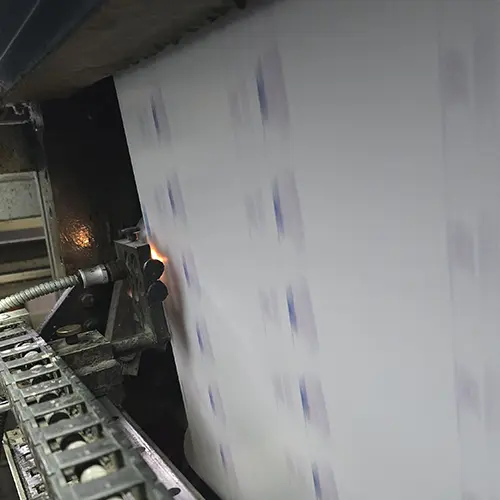

Прибор нужен для контроля приводки. Датчик считывает специальные печатные метки на полотне, для того, чтобы совместить цвета. Этим датчиком также можно контролировать прохождение бумаги через валы.

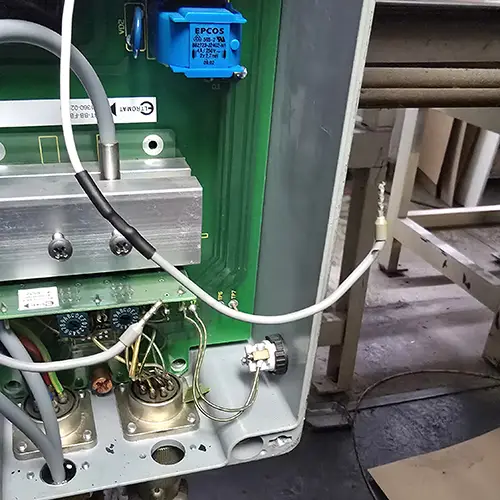

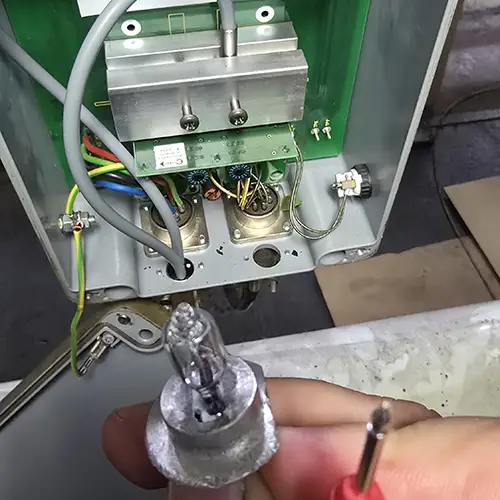

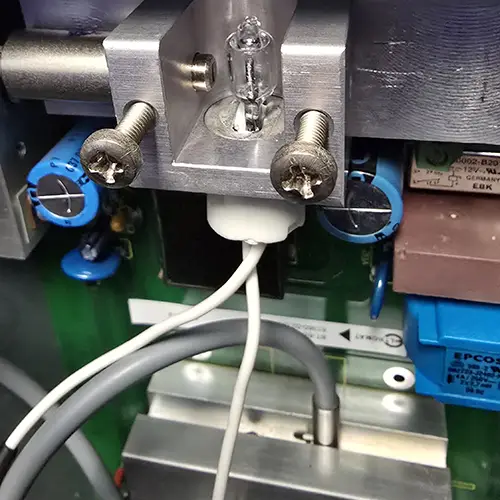

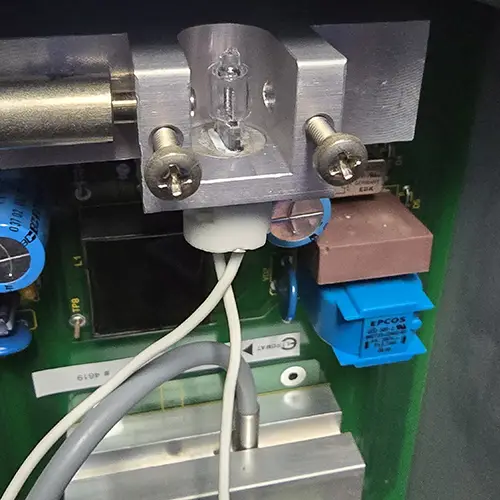

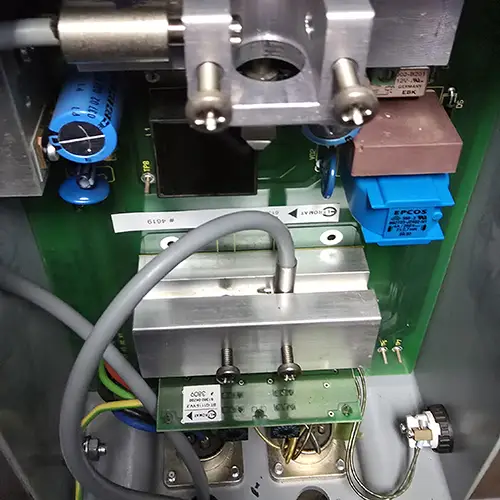

На фото ниже замена лампочки. Ничего сложного нет. Есть два интересных момента.
Первый связан со стоимостью оригинальной лампы, которая идёт с сервисным комплектом или может поставляться отдельно. Её стоимость в 2026 году от 10 000 до 13 000 рублей. Цена зависит от аппетита посредника, так как напрямую в Россию поставок нет.

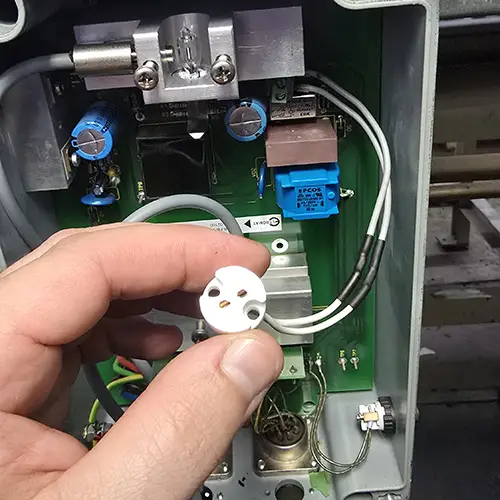

Поэтому ставим неоригинальную лампу в Eltromat Osram или Philips. Нужно немного приложить руку к конструкции, поэтому сохраняем часть оригинального комплекта. На нижнюю юбку нужно будет насадить аналог лампы, метод будет зависеть от выбора модели. По умолчанию у нас — это вклейка на термостойкий клей в оригинальное кольцо. Лампа сидит в радиаторе, температура внутри корпуса большая. Нужно процесс замены организовать таким образом, чтобы ничего лишний раз не откручивать. Клеммные колодки, особенно неоригинальные, могут рассыпаться в руках. Плата также находится в жестких условиях. А, и чуть не забыл: лампу руками не трогать.
Теперь ко второму интересному моменту. Он касается калибровки. Если посмотреть рекомендации производителя, то они говорят о сбросе таймера наработки лампочки и непосредственно калибровке после замены элемента.
У нас есть калибратор, это колба с зеркалом для датчика, как пользоваться — вполне понятно. Но на машине, с которой я работаю, лет 10 никто не смотрел в сторону калибровки. Поэтому вопрос спорный. Но бегающая приводка как бы намекает, что пора.

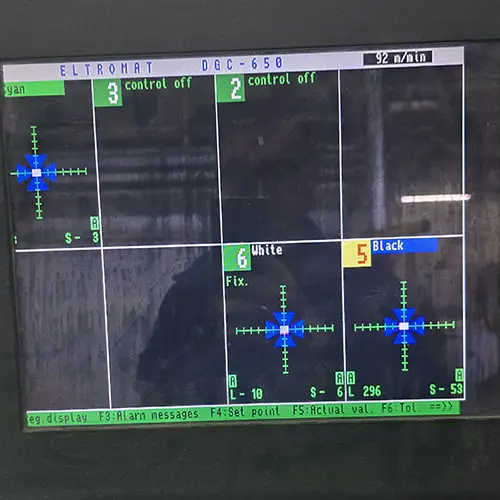

Если у Эльтромата стоит высокоточная сканирующая оптическая головка или на терминале есть маркировка BT-DGC65 SH, скидывать систему или перепрограммировать не нужно. Опять же, от производителя есть две рекомендации.
Первая: при замене лампы — меняется и чувствительность, вместе с этим смещается фокус. Датчику нужно задать новые эталоны. Далее, как и любая калибровка. На пульте оператора встать в режим настройки. Объективом датчика встать на полотно и прочитать чистый фон. На пульте управления выбрать канал датчика. Далее, исходя из пунктов меню, сделать калибровку. Далее автоматика подстроится под чувствительность.
Вторая: сбросить ресурс лампочки.
Используйте инструкцию с осторожностью.
