Как использовать тензодатчик контроля натяжения, как проверить натяжение на стороне размотки и намотки и как применить эти данные.
Re S.p.A. производства Италии, есть на рынке и прямые аналоги. Этот датчик может работать десятилетиями, очень надежный, даже если находится в пыли и в повышенных температурах. Крепится такой датчик по концам вала и применяется при измерении натяжения полотна. Ниже на фото будет подробный разбор, покажу, как снять, подключить и как проверить натяжение. Чтобы было понятнее, в моем случае датчиков два, они крепятся на торцах вала, внизу буду говорить про датчик, он как бы один, но на самом деле их два.
Тензодатчик контроля натяжения может быть подключен к автоматике для стабилизации натяжения либо может работать стационарно и давать сигнал для оператора (оператор в эту сторону смотреть не будет, проверено). В случае с автоматикой — всё понятно, в зависимости от задачи он дает сигнал в систему о физическом изменении в параметрах.

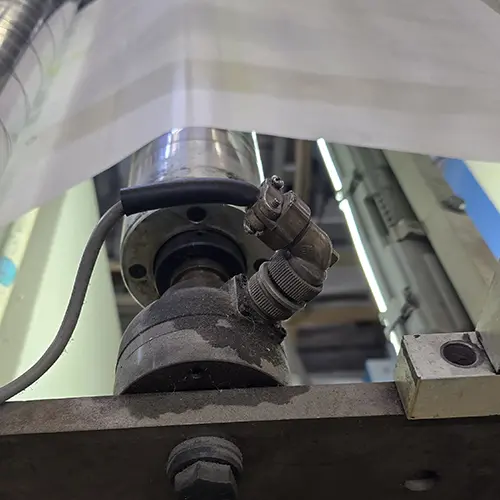

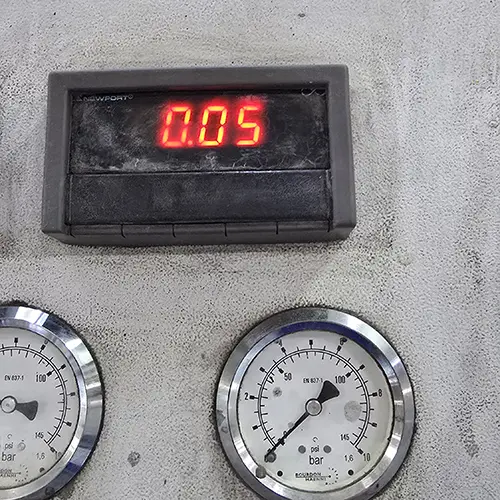

Если разбирать конкретный случай на фото, то датчик висел на валу, на стороне намотки. Датчиков пара. Индикатор был выведен на пульт, и на стороне оператора выводились показания с запятой. Если мне память не изменяет, то это работает таким образом: тензодатчик дает непрерывный аналоговый сигнал, индикатор получает этот сигнал. В индикаторе встроен АЦП, который переводит входящие значения в цифровую форму для процессора. Эти цифры видит оператор (ну что-то мигает).

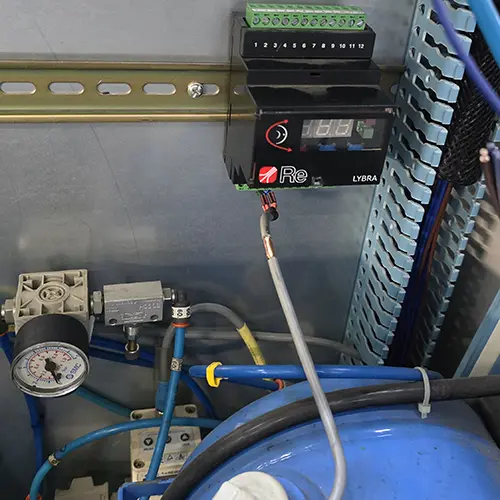

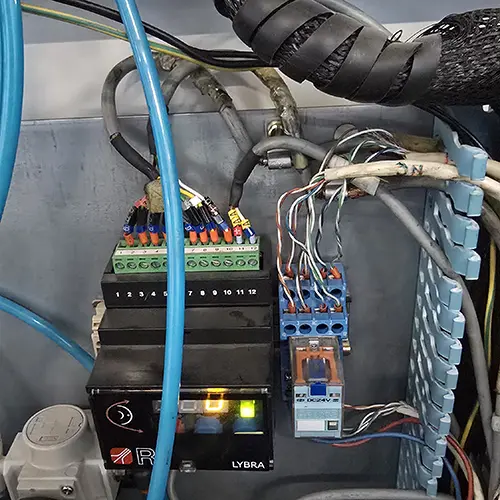

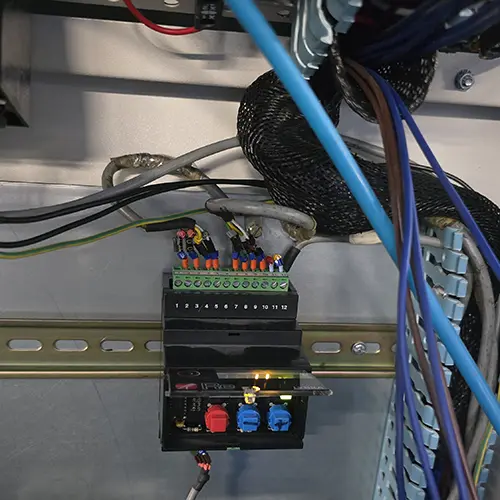

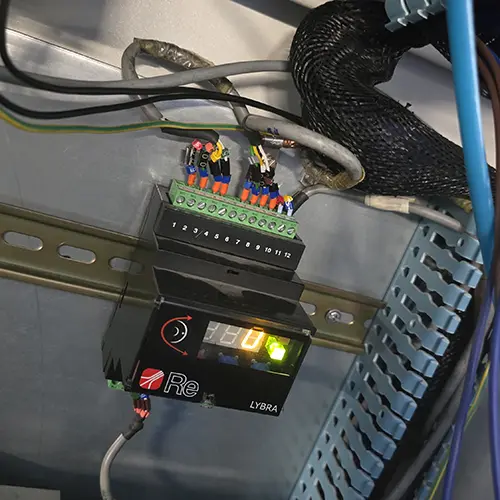

Между тензодатчиком и цифрами у оператора есть еще немного проводов и, например, цифровой усилитель (у нас на фото LYBRA). В нашем случае это мозги системы с тремя функциями.
Первая функция — это усиление сигнала от тензодатчика. Блок принимает данные, очищает и усиливает сигнал. Можно допустить ироничную тавтологию, так как усилитель действительно усиливает сигнал.
Вторая функция — это преобразование в аналог. Сейчас поясню. Слабый аналоговый сигнал от датчика попадает в блок, там оцифровывается и фильтрует помехи. После всех этих манипуляций блок с помощью ЦАП переводит значение обратно в аналоговый сигнал.
Третья функция — это калибровка. Весы же есть. Всё как на весах. Тара, ноль и прочее.
Теперь к проблеме и как применить этот датчик. Пример приведу на печатной машине DCM, появилась проблема в приводке. Проверяли электронику и параллельно механику. Тезис про то, что механика проста как лом и любой отказ понятен, — не всем понятен. Поэтому нужно призвать высшие силы — эксель и электромеханика.
Оставлю заметку, что этот способ проверки — часть комплекса мер, например, если вручную проверить все валы, но есть сомнения, что где-то полотно закусывает по вине подшипника, например. Суть метода: мы переносим от секции к секции вал с датчиком и фиксируем изменения на экране. Если на первой секции и на третьей данные будут иметь схожие значения, а на второй будут заметны отклонения, то проблема локализуется таким методом на второй секции.
Тензодатчик контроля натяжения (фланцевый датчик силы): применение
Таким способом мы можем искать дисбаланс или дерганье валов. Не буду вдаваться в подробности, что данные от размотки к намотке могут плавать, все понимают почему. Также упущу момент про то, как организоваться с питанием, проводами и в каких местах машины проводить. Единственное, что подсвечу — важно не забывать про угол обхвата полотна, от этого «вес» может быть разный, но нас интересует именно поведение цифр — их стабильность, а не точность совпадения значений между секциями. Кстати, про эту машину у меня можно посмотреть тут.

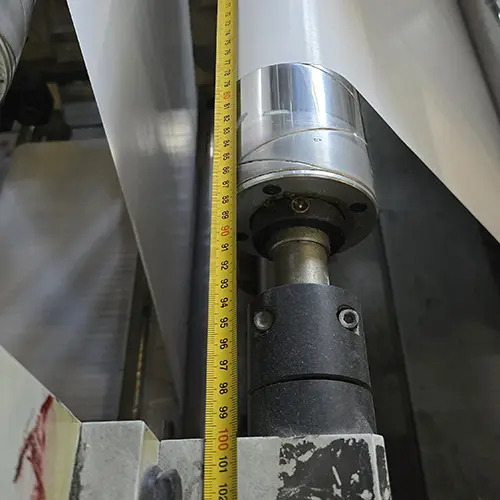

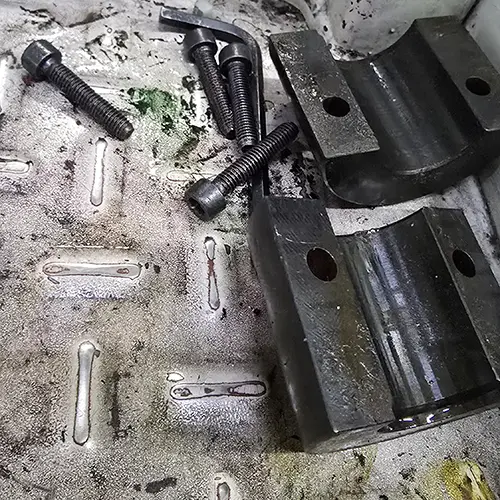

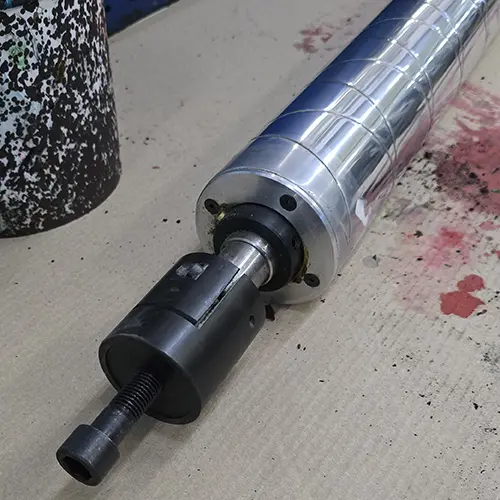

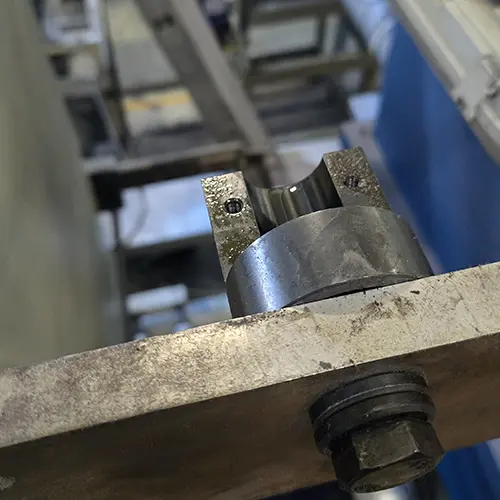

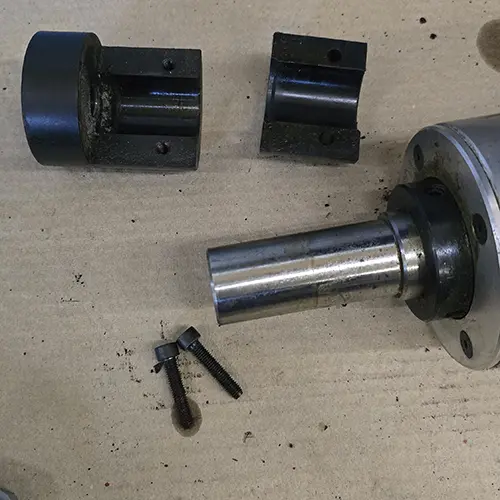

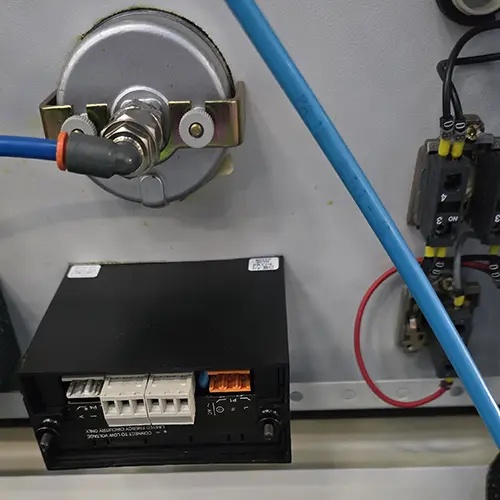

Немного данных по самому процессу. Фиксируем в таблицу секции и значения. Перед тем как перевесить датчик, смотрим подходящее место, в том числе и по ширине для посадки вала, так как машина не везде одинаково широкая. Если меня память не подвела, то в моей связке вал плюс датчик размеры по ширине могли быть не более плюс 60 миллиметров. Поэтому рулетка в помощь. С электрикой проще, там можно всё без шкафа подвешивать. Датчики в вал с двух сторон просто вставляются, поэтому трудностей не возникло с креплением. На фото в порядке очереди видно, что нужно снимать и на что обращать внимание. Чёрный блок без проводов — это обратная сторона индикатора. Если будут вопросы, почта тут.
